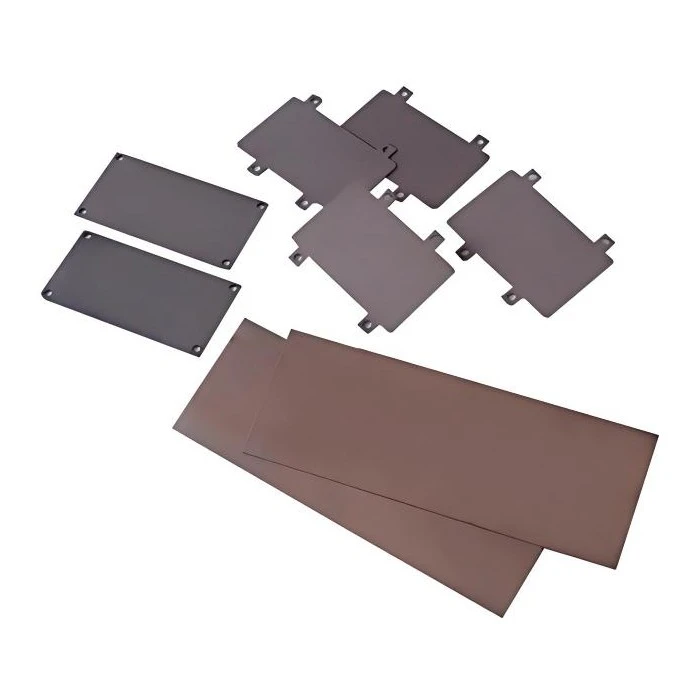

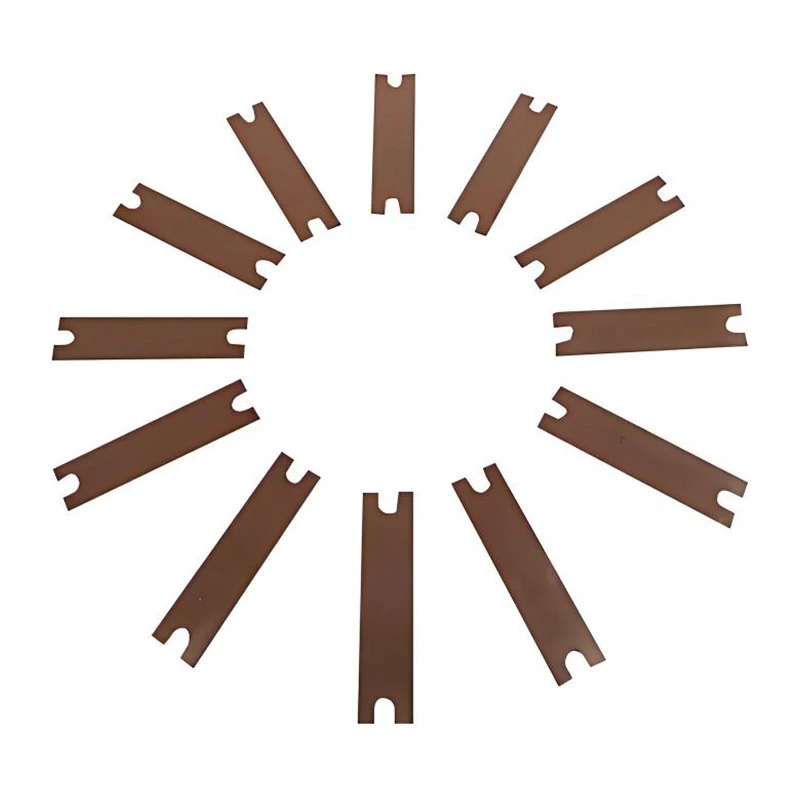

क्यू मो क्यू बेस फ्लैंज हीट सिंक



Cu Mo Cu बेस फ्लैंज हीट सिंक एक सैंडविच संरचना डिजाइन को अपनाता है। इसमें कोर परत के रूप में मोलिब्डेनम (Mo) या मोलिब्डेनम {{1}कॉपर मिश्र धातु का उपयोग किया जाता है, जिसमें ऊपर और नीचे उच्च शुद्धता वाले तांबे (Cu) की परतें होती हैं। इसमें कुशल गर्मी अपव्यय, थर्मल विस्तार मिलान और हल्के वजन की विशेषताएं हैं। इसे विशेष रूप से उच्च शक्ति वाले इलेक्ट्रॉनिक उपकरणों के आधार या फ़्लैंज अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो उपकरणों की विश्वसनीयता को महत्वपूर्ण रूप से बढ़ाता है और उनकी सेवा जीवन को बढ़ाता है।





1. टेलरेबल थर्मल एक्सपेंशन गुणांक (सीटीई)

(1) सीएमसी (Cu/Mo/Cu):

कोर परत शुद्ध मोलिब्डेनम (एमओ) है, और सीटीई को सिलिकॉन चिप्स (~ 4.2×10⁻⁶/K) या सिरेमिक सब्सट्रेट्स से मेल खाने के लिए सटीक रूप से डिज़ाइन किया जा सकता है, जिससे थर्मल तनाव के कारण सोल्डर संयुक्त क्रैकिंग का खतरा कम हो जाता है।

(2) सीपीसी (Cu/MoCu/Cu):

कोर परत एक मोलिब्डेनम -तांबा मिश्र धातु (जैसे Mo70Cu30) है, जिसका CTE लगभग 8.0×10⁻⁶/K है। यह तापीय चालकता और तापीय अनुकूलता दोनों को संतुलित करता है, जो वाणिज्यिक उच्च -शक्ति उपकरणों के लिए उपयुक्त है।



2. उच्च तापीय चालकता

बाहरी शुद्ध तांबे की परत समतल ताप प्रसार क्षमता में उत्कृष्ट प्रदान करती है, जो स्थानीय ओवरहीटिंग से बचने के लिए चिप के स्थानीय हॉटस्पॉट को तेजी से संचालित करती है।

सीपीसी प्रकार की तापीय चालकता 270 W/(m·K) से अधिक तक पहुंच सकती है, जो उच्च{{1}आवृत्ति और उच्च-पावर परिदृश्यों की आवश्यकताओं को पूरा करती है।



3. थर्मल शॉक का प्रतिरोध और उच्च विश्वसनीयता

सीएमसी प्रकार 850 डिग्री पर बार-बार थर्मल झटके का सामना कर सकता है, अत्यधिक उच्च इंटरफ़ेस बॉन्डिंग ताकत के साथ, एयरोस्पेस जैसे चरम वातावरण के लिए उपयुक्त है।

मेटलर्जिकल बॉन्डिंग प्रक्रिया (लगभग 0.7 μm की प्रसार परत के साथ) तापीय चालकता और थर्मल शॉक प्रतिरोध में उल्लेखनीय रूप से सुधार करती है, जिससे कम अंत यांत्रिक बॉन्डिंग उत्पादों के प्रदर्शन में गिरावट से बचा जा सकता है।



4. हल्का डिज़ाइन

पारंपरिक टंगस्टन तांबे (WCu) सामग्री की तुलना में, घनत्व लगभग 40% कम हो जाता है, जिससे डिवाइस का वजन कम हो जाता है, जो एयरोस्पेस, पोर्टेबल डिवाइस और अन्य परिदृश्यों के लिए महत्वपूर्ण है।









वस्तु	विनिर्देश
प्रोडक्ट का नाम	Cu{0}}Mo-Cu बेस फ्लैंज हीट सिंक
संरचना	Cu / Mo / Cu लेमिनेटेड कम्पोजिट (सैंडविच संरचना)
बाहरी परत सामग्री	ऑक्सीजन-मुक्त कॉपर (ओएफएचसी, 99.95% से अधिक या उसके बराबर)
मूल सामग्री	मोलिब्डेनम (मो 99.9% से अधिक या उसके बराबर) या मो मिश्र धातु
जोड़ने की विधि	प्रसार बंधन / गर्म दबाव
घनत्व	9.5 - 10.5 ग्राम/सेमी³
ऊष्मीय चालकता	180 - 250 डब्लू/एम·के (प्रभावी)
Cu सतह चालकता	350 – 390 W/m·K
सीटीई (थर्मल विस्तार)	6.5 - 10.5 × 10⁻⁶ /के (अनुकूलन योग्य)
परिचालन तापमान	-55 डिग्री से +300 डिग्री
समतलता	0.01 मिमी से कम या उसके बराबर
समानता	0.01-0.03 मिमी से कम या उसके बराबर
सतह का खुरदरापन	रा 0.8 μm से कम या उसके बराबर
यंत्र रीति	सीएनसी मशीनिंग (5-अक्ष वैकल्पिक)
निकला हुआ किनारा प्रकार	एकीकृत/कस्टम मशीनीकृत निकला हुआ किनारा
छेद के प्रकार	थ्रेडेड / थ्रू / ब्लाइंड होल
थ्रेड रेंज	एम2-एम8 (कस्टम उपलब्ध)
सतह का उपचार	नी प्लेटिंग / एयू प्लेटिंग / एजी प्लेटिंग / पैसिवेशन
मोटाई रेंज	1.0 - 20.0 मिमी (50 मिमी तक कस्टम)
आकार सीमा	5 - 300 मिमी (कस्टम बड़ा उपलब्ध)
थर्मल साइक्लिंग जीवन	10,000 चक्र से अधिक या उसके बराबर
आवेदन	आरएफ / माइक्रोवेव / सेमीकंडक्टर / लेजर / एयरोस्पेस
