जी.657.ए1 फाइबर

G.657.A1 फाइबर बेहतर मोड़ प्रदर्शन वाला एकल मोड ऑप्टिकल फाइबर है, जिसे संचार प्रणालियों के लिए विकसित किया गया है जहां स्थापना स्थान सीमित है और केबल बिछाने के मार्गों के लिए छोटे मोड़ त्रिज्या की आवश्यकता होती है। पारंपरिक G.652.D फाइबर की तुलना में, इसका अनुकूलित ग्लास वेवगाइड डिज़ाइन मोड़ प्रतिरोध में सुधार करता है, फाइबर झुकने के कारण होने वाले अतिरिक्त ऑप्टिकल नुकसान को कम करने में मदद करता है, जबकि कम क्षीणन और मानक एकल -मोड ट्रांसमिशन विशेषताओं को बनाए रखता है। इसका उपयोग व्यापक रूप से फाइबर से लेकर {{8}होम (एफटीटीएच) नेटवर्क, इनडोर एक्सेस नेटवर्क, डेटा सेंटर और कॉम्पैक्ट फाइबर वितरण सिस्टम में किया जाता है।

जांच भेजें

उत्पाद का परिचय

जी.657.ए1 फाइबर|बेंड-असंवेदनशील सिंगल-मोड ऑप्टिकल फ़ाइबर

जी.657.ए1 फाइबर

बेंड-असंवेदनशील सिंगल-मोड ऑप्टिकल फाइबर

उत्पाद अवलोकन

चाइना सुपर टेक कंपनी, लिमिटेड नियंत्रणीय ऑप्टिकल और ज्यामितीय मापदंडों के साथ G.657.A1 फाइबर की आपूर्ति करती है, जो पूरी तरह से अनुपालन करता हैआईटीयू-टी जी.657 (श्रेणी ए1)औरआईईसी 60793-2-50 प्रकार बी6_ए1, और स्थिर केबल उत्पादन और अनुकूलित परिनियोजन आवश्यकताओं का समर्थन करने वाले मुख्यधारा G.652.D एकल - मोड सिस्टम - के साथ संगत है।

उत्पाद की विशेषताएँ

1. उन्नत बेंड प्रदर्शन

एक उन्नत वेवगाइड संरचना फाइबर को पारंपरिक सिंगल मोड फाइबर की तुलना में सख्त रूटिंग का सामना करने की अनुमति देती है, जो कोनों पर, कैबिनेट के अंदर, या कॉम्पैक्ट वितरण बक्से के माध्यम से अतिरिक्त झुकने के नुकसान को कम करती है (अतिरिक्त नुकसान 10 मिमी त्रिज्या, 1 मोड़, 1550 एनएम पर 0.75 डीबी से कम या उसके बराबर)।

2. स्थिर सिंगल -मोड ट्रांसमिशन

मोड फ़ील्ड व्यास (एमएफडी) सामान्य G.652.D सिंगल - मोड सिस्टम से निकटता से मेल खाता है, मौजूदा ऑप्टिकल घटकों के साथ एकीकरण को आसान बनाता है और मोड फ़ील्ड बेमेल के कारण होने वाले कनेक्शन नुकसान को कम करता है।

3. सभी बैंडों में कम क्षीणन

पूर्ण O, E, S, C और L बैंड (1260-1625 एनएम) को कवर करता है। कम {{3}नुकसान ग्लास संरचना और कसकर नियंत्रित ड्राइंग प्रक्रियाएं पहुंच और छोटे {{4}से -मध्यम पहुंच लिंक पर विश्वसनीय संचरण के लिए स्थिर क्षीणन बनाए रखती हैं।

4. नियंत्रित फाइबर ज्यामिति

क्लैडिंग व्यास, कोटिंग व्यास, कोर/क्लैडिंग सांद्रण त्रुटि, और गैर {{0}सर्कुलरिटी सभी को कसकर नियंत्रित किया जाता है, जिससे स्प्लिसिंग प्रदर्शन में सुधार होता है और केबल असेंबली के दौरान लगातार कनेक्शन गुणवत्ता बनाए रखने में मदद मिलती है।

5. केबल-तैयार अनुकूलन

कोटिंग व्यास, फाइबर गिनती, रंग और डिलीवरी की लंबाई को ग्राहक केबल संरचना की आवश्यकताओं से मेल खाने के लिए समन्वित किया जा सकता है, न कि सभी विनिर्देशों के लिए एक ही {{0}आकार{{1}फिट्स{{2}की पेशकश की जा सकती है।

अनुप्रयोग

एफटीटीएच/एफटीटीएक्स एक्सेस नेटवर्क- एक्सेस केबल अक्सर छोटी अलमारियों, दीवार बक्सों और टर्मिनल बिंदुओं से होकर गुजरती हैं; बेहतर मोड़ सहनशीलता सीमित स्थान वाले प्रतिष्ठानों में अतिरिक्त हानि के जोखिम को कम कर देती है।
इनडोर फाइबर वितरण- कार्यालय भवनों, आवासीय टावरों, होटलों और वाणिज्यिक सुविधाओं में संकीर्ण नाली और कॉम्पैक्ट वितरण बक्से के लिए उपयुक्त।
डाटा सेंटर केबलिंग- उच्च घनत्व फाइबर कैबिनेट और कॉम्पैक्ट रैक लेआउट में स्थिर ट्रांसमिशन प्रदर्शन का समर्थन करता है।
फाइबर वितरण बॉक्स और समाप्ति इकाइयाँ- एकल {{1}मोड ऑप्टिकल विशेषताओं को संरक्षित करते हुए कॉम्पैक्ट वितरण बाड़ों की रूटिंग और भंडारण आवश्यकताओं को पूरा करता है।
इंटर-बिल्डिंग एवं कैम्पस नेटवर्क- इमारतों या वितरण बिंदुओं के बीच छोटे {{1} और मध्यम {2}पहुंच लिंक के लिए उपयुक्त, उपयुक्त इनडोर/आउटडोर केबल संरचनाओं में एकीकृत।

मानकों का अनुपालन

आईटीयू-टी जी.657(श्रेणी ए1) - एक्सेस नेटवर्क के लिए बेंड{2}}असंवेदनशील फाइबर के लिए आईटीयू की सिफारिश
आईटीयू-टी जी.652.डी- सिंगल-मोड फाइबर इंटरऑपरेबिलिटी के लिए बेसलाइन मानक
आईईसी 60793-2-50, वर्गीकरणB6_a1 टाइप करें- आईईसी ऑप्टिकल फाइबर उत्पाद वर्गीकरण
YD/T 1272.3 - चीन संचार उद्योग मानक (घरेलू -बाजार उत्पादों के लिए लागू)

निर्यात कोटेशन के लिए, विशिष्ट मानक संस्करण का हवाला दें (उदाहरण के लिए, आईटीयू-टी जी.657 (08/2024)) ताकि विदेशी ग्राहक संस्करण संरेखण को सत्यापित कर सकें।

तकनीकी निर्देश

मूल गुण
वस्तु	विनिर्देश
फाइबर प्रकार	बेंड{0}प्रदर्शन{{1}उन्नत सिंगल{2}मोड फ़ाइबर
आईटीयू-टी श्रेणी	G.657.A1
आईईसी फाइबर श्रेणी	B6_a1 (आईईसी 60793-2-50)
फाइबर अनुकूलता	सामान्य G.652.D सिंगल-मोड सिस्टम के साथ संगत

ज्यामितीय गुण
वस्तु	विनिर्देश
क्लैडिंग व्यास	125 ± 0.7 μm
क्लैडिंग नॉन-सर्कुलरिटी	0.7% से कम या उसके बराबर
कोटिंग व्यास	242 ± 5 μm (अनुकूलन योग्य; 250 μm / 900 μm टाइट-बफर विकल्प उपलब्ध)
कोटिंग गैर-परिपत्रता	6.0% से कम या उसके बराबर
कोर/क्लैडिंग कंसेंट्रिकिटी त्रुटि	0.5 μm से कम या उसके बराबर
कर्ल (वक्रता की त्रिज्या)	4.0 मीटर से अधिक या उसके बराबर

ऑप्टिकल गुण
वस्तु	विनिर्देश
मोड फ़ील्ड व्यास (एमएफडी) @1310 एनएम	9.2 ± 0.4 μm
मोड फ़ील्ड व्यास (एमएफडी) @1550 एनएम	10.4 ± 0.5 μm
केबल कटऑफ वेवलेंथ (λcc)	1260 एनएम से कम या उसके बराबर
क्षीणन @1310 एनएम	0.36 डीबी/किमी से कम या उसके बराबर
क्षीणन @1383 एनएम (जल शिखर, हाइड्रोजन उम्र बढ़ने के बाद)	0.31 डीबी/किमी से कम या उसके बराबर
क्षीणन @1550 एनएम	0.21 डीबी/किमी से कम या उसके बराबर
क्षीणन @1625 एनएम	0.24 डीबी/किमी से कम या उसके बराबर
शून्य फैलाव तरंग दैर्ध्य (λ0)	1300-1324 एनएम
शून्य फैलाव ढलान (S0)	0.092 पीएस/(एनएम²·किमी) से कम या उसके बराबर
रंगीन फैलाव @1550 एनएम	18 पीएस/(एनएम·किमी) से कम या उसके बराबर
ध्रुवीकरण मोड फैलाव (पीएमडीक्यू, लिंक डिज़ाइन मान)	0.20 ps/√km से कम या उसके बराबर

मोड़ प्रदर्शन
परीक्षण की स्थिति	अतिरिक्त हानि सीमा
10 मिमी त्रिज्या, 1 मोड़ @1550 एनएम	0.75 डीबी से कम या इसके बराबर
10 मिमी त्रिज्या, 1 मोड़ @1625 एनएम	1.50 डीबी से कम या उसके बराबर
15 मिमी त्रिज्या, 10 मोड़ @1550 एनएम	0.25 डीबी से कम या इसके बराबर
15 मिमी त्रिज्या, 10 मोड़ @1625 एनएम	1.00 डीबी से कम या उसके बराबर

यांत्रिक एवं पर्यावरणीय गुण
वस्तु	विनिर्देश
प्रमाण परीक्षण	0.69 GPa से अधिक या उसके बराबर (लगभग. 1.0% स्ट्रेन)
कोटिंग पट्टी बल	1.3–8.9 N
तापमान रेंज आपरेट करना	−60 डिग्री से +85 डिग्री (नंगे फाइबर)

उपरोक्त विशिष्टताएँ ITU-T G.657 (श्रेणी A1) और IEC 60793-2-50 (प्रकार B6_a1) संदर्भ मानों का अनुसरण करती हैं। प्रत्येक बैच के साथ भेजे गए अनुरूपता प्रमाणपत्र पर वास्तविक परीक्षण डेटा को यहां सूचीबद्ध मूल्यों पर प्राथमिकता दी जाती है।

अनुकूलन सेवाएँ

1. फाइबर संरचना मिलान

कोटिंग संरचना, फाइबर व्यास, रंग और फाइबर गिनती को ग्राहक केबल डिजाइन से मेल खाने के लिए समायोजित किया जा सकता है, जिससे मौजूदा उत्पादन प्रक्रियाओं को फिर से डिज़ाइन करने की आवश्यकता कम हो जाती है।

2. ऑप्टिकल पैरामीटर नियंत्रण

विशिष्ट क्षीणन, एमएफडी, फैलाव, या झुकने की आवश्यकताओं वाली परियोजनाओं के लिए, लक्ष्य विनिर्देशों का मूल्यांकन उत्पादन से पहले किया जा सकता है और प्रदान किए गए कॉन्फ़िगरेशन से मिलान किया जा सकता है।

3. केबल उत्पादन अनुकूलता

आकार या स्थापना संबंधी बाधाओं को पूरा करने के लिए फाइबर विशिष्टताओं को ढीली ट्यूब, टाइट{0}}बफ़र्ड, माइक्रो{1}केबल और अन्य केबल संरचनाओं के साथ समन्वित किया जा सकता है।

4. लंबाई और पैकेजिंग अनुकूलन

डिलीवरी की लंबाई, स्पूल कॉन्फ़िगरेशन, लेबलिंग और पैकेजिंग को उत्पादन आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है। मानक लंबाई में 2 किमी / 4 किमी / 12.6 किमी / 25.2 किमी शामिल है, कस्टम लंबाई उपलब्ध है।

5. बैच संगति नियंत्रण

बार-बार ऑर्डर के लिए, स्थापित विशिष्टताओं का उपयोग उत्पादन संदर्भ के रूप में किया जाता है, जिसमें लगातार डाउनस्ट्रीम परिणाम सुनिश्चित करने के लिए बैचों में प्रमुख ऑप्टिकल और ज्यामितीय मापदंडों की जांच की जाती है।

पैकेजिंग एवं डिलिवरी

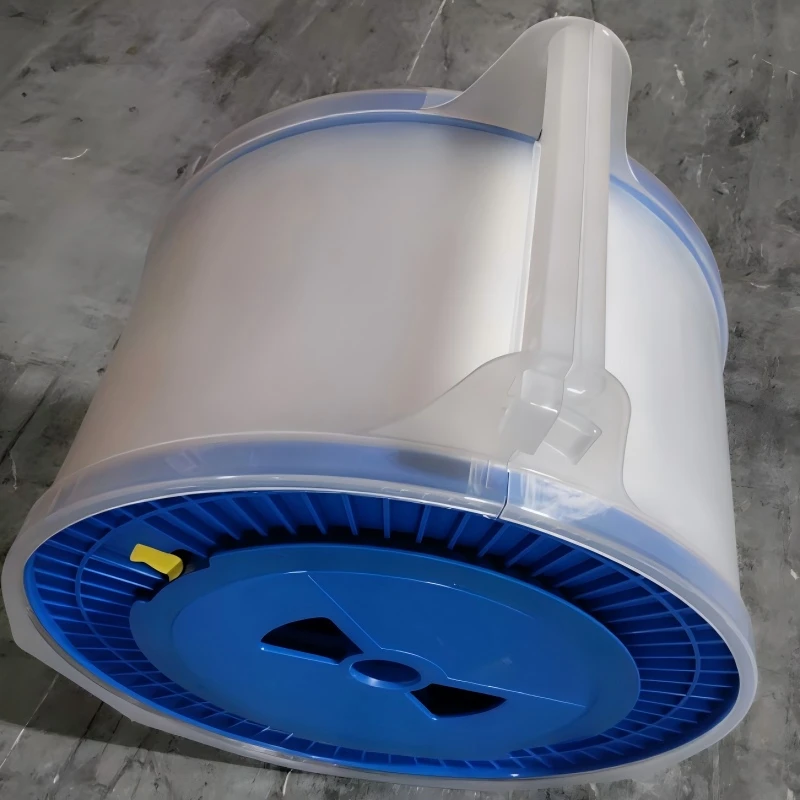

उत्पाद प्रपत्रअनुरोध पर स्पूल पर नंगे फाइबर, या टाइट - बफर्ड तैयार फाइबर (250 μm / 900 μm)।

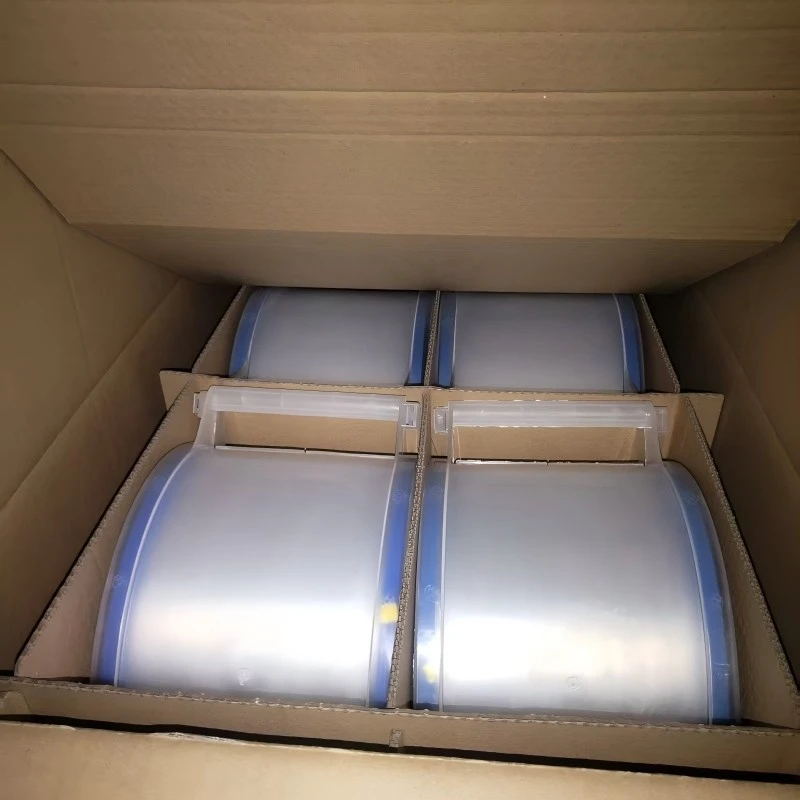

पैकेजिंग- नमी- और झटका{{2}प्रतिरोधी पेशेवर स्पूल पैकेजिंग, लंबी दूरी की समुद्री/हवाई माल ढुलाई के लिए उपयुक्त।
MOQ और लीड समय- मानक MOQ और लीड समय की पुष्टि के लिए हमारे बिक्री इंजीनियरों से संपर्क करें; कस्टम विशिष्टताओं का मूल्यांकन प्रति ऑर्डर मात्रा के अनुसार किया जाता है।
गुणवत्ता आश्वासन- आउटगोइंग निरीक्षण रिपोर्ट प्रदान की गई; तीसरे पक्ष की परीक्षण रिपोर्ट अनुरोध पर उपलब्ध है।

अक्सर पूछे जाने वाले प्रश्नों

1. क्या G.657.A1 G.652.D से बेहतर है?

हर एप्लिकेशन के लिए नहीं. G.657.A1 का मुख्य लाभ छोटी मोड़ त्रिज्या पर कम हानि है। पर्याप्त स्थापना स्थान के साथ मानक रूटिंग के लिए, G.652.D अक्सर पर्याप्त होता है। कॉम्पैक्ट एफटीटीएच, इनडोर और उच्च घनत्व केबलिंग के लिए, G.657.A1 का बेहतर मोड़ प्रदर्शन एक वास्तविक लाभ प्रदान करता है।

2. क्या G.657.A1 को G.652.D फाइबर के साथ प्रयोग किया जा सकता है?

हाँ। G.657.A1 को पारंपरिक सिंगल मोड सिस्टम के साथ संगत होने के लिए डिज़ाइन किया गया है। इसकी मोड फ़ील्ड विशेषताएँ G.652.D के करीब हैं, जो प्रत्यक्ष स्प्लिसिंग और सरलीकृत नेटवर्क एकीकरण या फ़ील्ड अपग्रेड की अनुमति देती हैं।

3. G.657.A1 का मुख्य लाभ क्या है?

इसका मुख्य लाभ झुकने के प्रति बेहतर प्रतिरोध है जिससे अतिरिक्त नुकसान होता है। जब फाइबर को तंग कोनों या कॉम्पैक्ट बाड़ों से गुजारा जाता है तो अनुकूलित वेवगाइड संरचना अतिरिक्त क्षीणन को नियंत्रित करने में मदद करती है।

4. क्या G.657.A1 FTTH के लिए उपयुक्त है?

हाँ। एफटीटीएच इंस्टॉलेशन में आमतौर पर कॉम्पैक्ट डिस्ट्रीब्यूशन बॉक्स, इनडोर कॉर्नर, वॉल आउटलेट और संकीर्ण केबल पथ - स्थितियां शामिल होती हैं, जहां मोड़ प्रदर्शन महत्वपूर्ण होता है, जिससे G.657.A1 एक्सेस केबल डिज़ाइन के लिए एक आम विकल्प बन जाता है।

5. क्या सीएसटी अनुकूलित G.657.A1 फाइबर प्रदान कर सकता है?

हाँ। सीएसटी ग्राहक केबल डिजाइन और एप्लिकेशन आवश्यकताओं के आधार पर कोटिंग संरचना, डिलीवरी की लंबाई, रंग, पैकेजिंग और चयनित ऑप्टिकल विनिर्देशों को अनुकूलित कर सकता है।

6. क्या नमूने या तृतीय पक्ष परीक्षण रिपोर्ट प्रदान की जा सकती हैं?

हाँ। हम परीक्षण और सत्यापन के लिए छोटे {{1}बैच नमूनों का समर्थन करते हैं, और थोक खरीद से पहले योग्यता का समर्थन करने के अनुरोध पर तीसरे पक्ष की निरीक्षण रिपोर्ट प्रदान कर सकते हैं।
